GK97GRF57-342-YVPEJ-100L-6-B-M1-R系列減速機型號

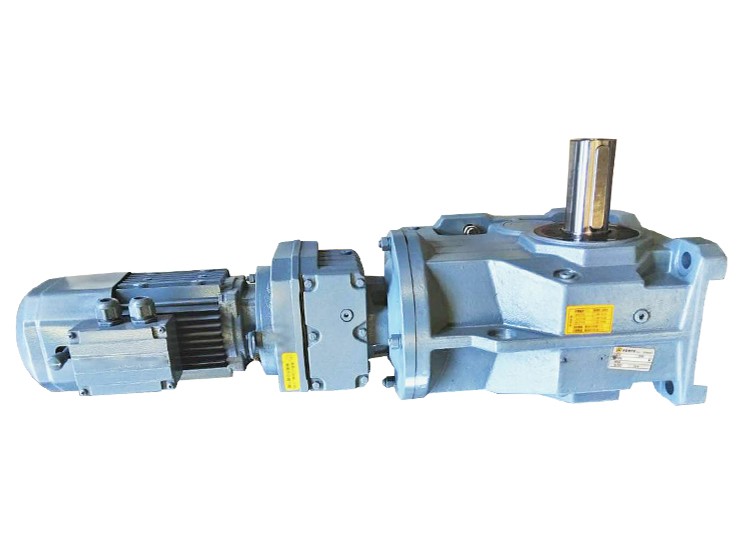

在一些用戶的減速機選型或總是采購的通過成中，有的時候往往不知道自己拿到的型號是什么意思。所以在轉交給上司以及在過程中，如果不理解這個型號的含義的話，是很容易出現錯誤。那么接下來就來看看這些看似很長的減速機電機型號是什么意思。今天分享的是一款傘齒輪直角減速機型號，來看看每個字母的含義是什么，以及這個數字所表示的實際的一些意義。今天分享的減速機型號是GK97GRF57-342-YVPEJ-100L-6-B-M1-R

G表示的是斜齒輪類型的減速機

K表示的是減速機的一種類型，簡稱K系列減速機，他是屬于傘齒輪斜齒輪傳動，直角輸出的一種減速機；

97是K系列減速機下的一個型號，大一個規格是107，小一個規格是87

RF是另一款斜齒輪減速機，他是同軸輸出的方式，立式安裝形式的減速器

57是RF系列齒輪減速機下的一個型號

342表示的是電機減速機組合之后的減速比

YVPEJ是電機的類型，此時表示的是變頻剎車電機

100L是電機的機座號，此時用電機機座號的方式表示電機的功率與極數

6表示的是4P電機，電機的極數

M1是減速機的安裝方位，安裝方位有M1-M6這6種形式，相當于一個正方體的六個面，減速機的安裝方位取決于用戶的安裝需求

B表示的是減速機輸出端的方向

R表示的是電機的接線盒的位置，有四個角度，分別是0°、90°、180°、270°
