R57減速機電機用在壓花裝置上R57DRS90M4。隨著社會的發展和科技的進步，人們對產品外觀質量的要求越來越高。壓花裝置能夠滿足各類材料表面裝飾和美觀需求，為不同行業提供個性化、多樣化的產品設計。在一個用戶的設備設計過程中，他的要求是使用上一款電機配上減速機進行搭配組合使用此時的情況下他想使用的是R57減速機配上電機進行組合使用。但是在這樣的情況下并不好選擇出具體的型號以及匹配的性能參數進行搭配。那么今天就借助用戶的案例來看看壓花裝置減速電機選型的一些情況吧。

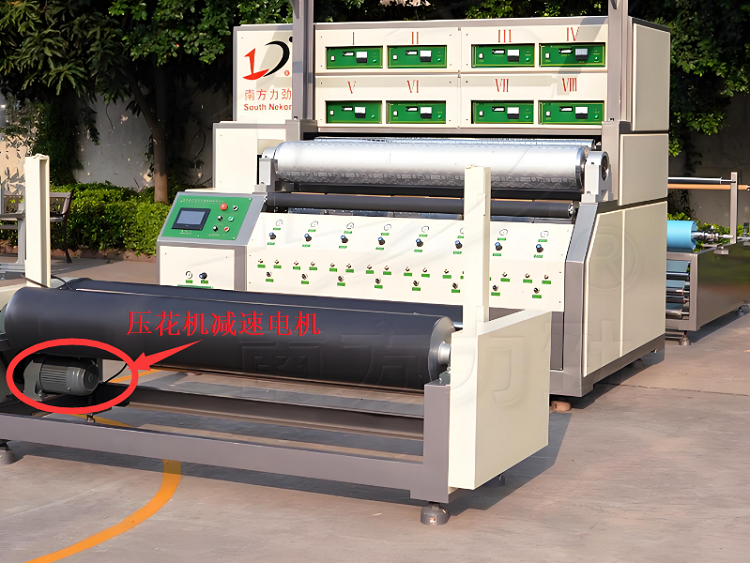

在用戶為他的設備選擇對應的電機減速機的時候，他的要求是使用上R系列減速機配上電機進行組合使用在他的設備上，此時的情況下不知道怎么選擇合適的型號以及匹配的性能參數進行組合使用，那么這樣的情況下需要看看用戶的設備的一些具體的情況去進行選擇。用戶的裝置包括機架以及設于機架上的送料機構、收料機構、壓花機構和控制機構以及驅動裝置瓦瑪特電機減速機。送料機構包括加濕輥以及由前往后依次設置的放料輥、托料架、導向輥和壓緊送料輥組。放料輥設于機架的前端，且一端與機架可轉動相連。托料架包括若干平行設置的托料輥，托料輥依次向上傾斜排列形成能夠用于承托布料的托料斜坡。驅動電機減速機的輸出端與一連桿的一端相連，一連桿的另一端與第二連桿的一端鉸接相連。二連桿的另一端分別與橫向滑塊和第三連桿的一端鉸接相連，三連桿的另一端與第四連桿的一端鉸接相連，且在其鉸接處設有可沿橫向滑槽可左右滑動的凸塊，第四連桿的另一端與上壓緊板相連。機架上設有轉動瓦瑪特電機立式減速機，轉動伺服電機齒輪減速機的輸出端通過皮帶與下輥軸傳動相連。在使用的過程中，將卷于放料輥上的布料拉伸，使其順著托料架和楔形塊穿過上輥軸和下輥軸之間的空隙，加濕輥壓設于布料上，對布料進行壓緊并加濕，使布料在壓花的過程中更容易定型。轉動電機減速機驅動下輥軸轉動，從而使下輥軸帶動布料向后移動。當布料穿過上壓緊板和下壓緊板后，驅動瓦瑪特電機減速機通過連桿部件控制上壓緊板和下壓緊板相對運動，使上壓緊板和下壓緊板相互抵住壓緊，直至上壓緊板和下壓緊板將布料壓緊不能相對運動。由于驅動電機減速機一體機繼續轉動，使橫向滑塊繼續移動，從而壓縮彈簧并使下壓花模具向上運動，直至上壓花模具與下壓花模具相互抵觸，上壓花模具與下壓花模上的雕刻面相互配合對布料進行壓花，壓花完成后驅動瓦瑪特減速電機進行反轉復位。風冷機構對壓花完成后的布料風冷吹干，并使布料上的花紋快速有效定型。布料順著撥料桿自動卷入收料輥上進行自動收料。這是用戶的設備使用電機減速機的一些情況。

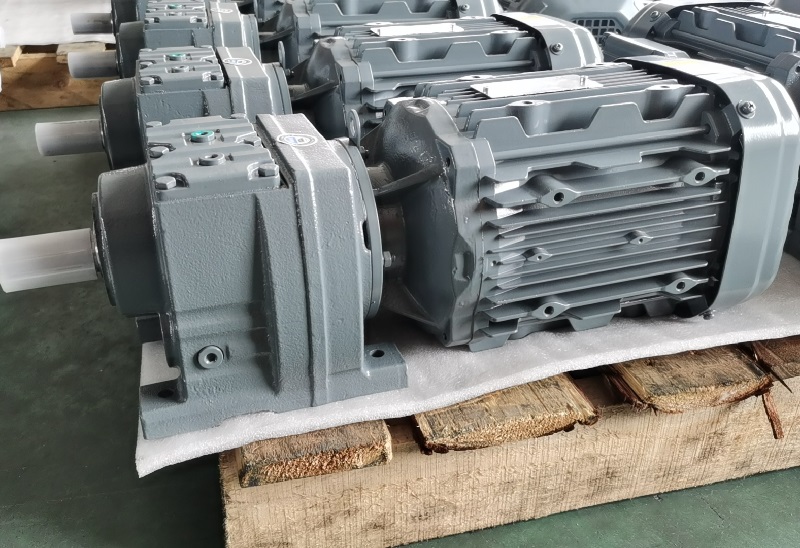

在上述用戶的選型過程中并沒有具體的參數要求，所以并不好將具體的性能參數選出來。選擇使用R57斜齒輪減速機進行搭配使用的話，此時的情況下根據實際的安裝需求還可以選擇RF57，RX57，RXF57，R57F減速電機。此時能匹配的電機功率范圍在0.12KW到7.5KW。具體的選型可以咨詢VEMTE選型技術人員或者是下載選型樣本查看具體的參數配置。
